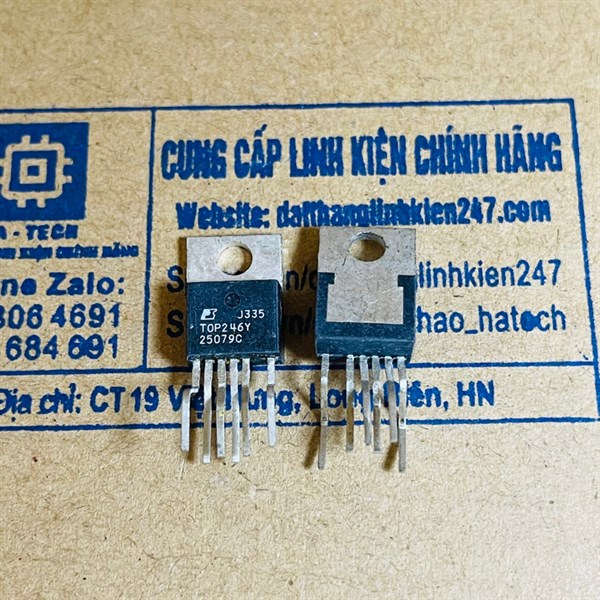

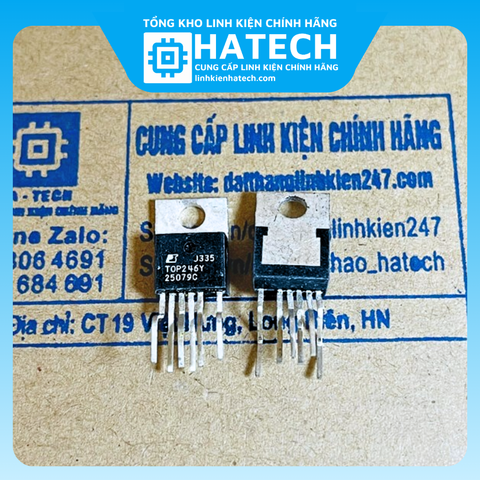

IC Nguồn TOP246 TOP246Y TOP246YN Mới Chính Hãng Power Integration D/C

Linh kiện IC Nguồn chính hãng TOP246 TOP246Y TOP246YN Mới Chính Hãng Power Integration D/C 13+

Đặc trưng và thông số kỹ thuật

Chi phí hệ thống thấp hơn, tính linh hoạt trong thiết kế
Phạm vi công suất mở rộng cho các ứng dụng công suất cao hơn
Không yêu cầu bộ tản nhiệt lên đến 34 W khi sử dụng gói P
Các tính năng loại bỏ hoặc giảm chi phí của các bộ phận bên ngoài
Khởi động mềm tích hợp đầy đủ để giảm thiểu căng thẳng / vọt lố
Giới hạn dòng điện chính xác có thể lập trình bên ngoài
Chu kỳ nhiệm vụ rộng hơn cho nhiều năng lượng hơn, tụ điện đầu vào nhỏ hơn
Cảm biến đường dây và chân giới hạn dòng điện riêng biệt trên các gói Y / R / F
Phát hiện điện áp dưới đường dây (UV): không có sự cố khi tắt
Ngắt quá áp đường dây (OV) mở rộng giới hạn tăng dòng
Nguồn cấp dòng- chuyển tiếp với chu kỳ làm việc tối đa (DCMAX) giảm loại bỏ gợn dòng và giới hạn DCMAX ở dòng cao
Rung tần giảm chi phí lọc EMI và EMI
Quy định về không tải mà không tải giả
Tần số 132 kHz giảm kích thước máy biến áp / nguồn điện
Tùy chọn nửa tần số trong các gói Y / R / F cho các ứng dụng video
Tắt nhiệt trễ để tự động khắc phục lỗi
Độ trễ nhiệt lớn ngăn bo mạch PC quá nóng

Cấu trúc bên trong

Cau tao TOP242YRF

Cau tao TOP246YN

Sơ đồ chân và chức năng các chân

So do chan TOP242

So do chan TOP246YN

DRAIN (D) Pin : Ngõ ra MOSFET công suất cao áp. Dòng phân cực khởi động bên trong được lấy từ chân này thông qua nguồn dòng điện cao áp được chuyển mạch. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng chảy.
CONTROL (C) Pin : Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù
LINE-SENSE (L) Pin : (Y, R or F package only) Chân đầu vào cho OV, UV, chuyển tiếp dòng với giảm DCMAX, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
EXTERNAL CURRENT LIMIT (X) Pin : (Y, R or F package only) Chân đầu vào để điều chỉnh giới hạn dòng điện bên ngoài, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
MULTI-FUNCTION (M) Pin : (P or G package only) Chân này kết hợp các chức năng của chân LINE-SENSE (L) và EXTERNAL CURRENT LIMIT X của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với giảm DCMAX, điều chỉnh giới hạn dòng điện bên ngoài, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE vô hiệu hóa tất cả các chức năng trên chân này và làm cho TOPSwitch-GX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II)
FREQUENCY (F) Pin : (Y, R or F package only) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân nguồn và 66 kHz nếu được kết nối với chân điều khiển. Tần số chuyển mạch được thiết lập nội bộ cho hoạt động 132 kHz cố định trong gói P và G.
SOURCE (S) Pin : Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao. Sơ cấp mạch điều khiển phía chung và điểm tham chiếu.
