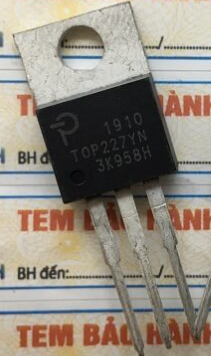

Linh kiện TOP227YN, TOP227Y IC nguồn công suất 150W TO-220
Đặc trưng và thông số kỹ thuật
- Chi phí thấp nhất, giải pháp bộ chuyển đổi bộ đếm thành phần thấp nhất
- Chi phí cạnh tranh với các dòng trên 5W
- Tổn thất AC / DC rất thấp – hiệu suất lên đến 90%
- Tích hợp tính năng tự động khởi động lại và giới hạn dòng điện
- Chốt ngắt nhiệt để bảo vệ mức hệ thống
- Triển khai Flyback cấu trúc liên kết, chuyển tiếp, tăng cường hoặc Buck
- Hoạt động với phản hồi sơ cấp hoặc phản hồi quang
- Ổn định ở chế độ dẫn không liên tục hoặc liên tục
- Tab được kết nối nguồn cho EMI thấp
- Tính đơn giản của mạch và công cụ thiết kế giúp giảm thời gian đưa ra thị trường
Cấu trúc bên trong
Cau truc ben trong TOP227YN
Ứng dụng tiêu biểu
Ung dung tieu bieu TOP227YN
Sơ đồ chân và chức năng các chân
So do chan TOP227YN
DRAIN : Đầu ra kết nối cống MOSFET. Cung cấp dòng điện phân cực bên trong khi vận hành khởi động thông qua nguồn dòng điện cao áp chuyển mạch bên trong.
CONTROL : Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện xung bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù
SOURCE : Y package – Kết nối nguồn MOSFET đầu ra để trả lại nguồn điện áp cao. Mạch bên sơ cấp chung và điểm tham chiếu P and G package- Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu.
SOURCE (HV RTN) : Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao.
Kích thước IC
