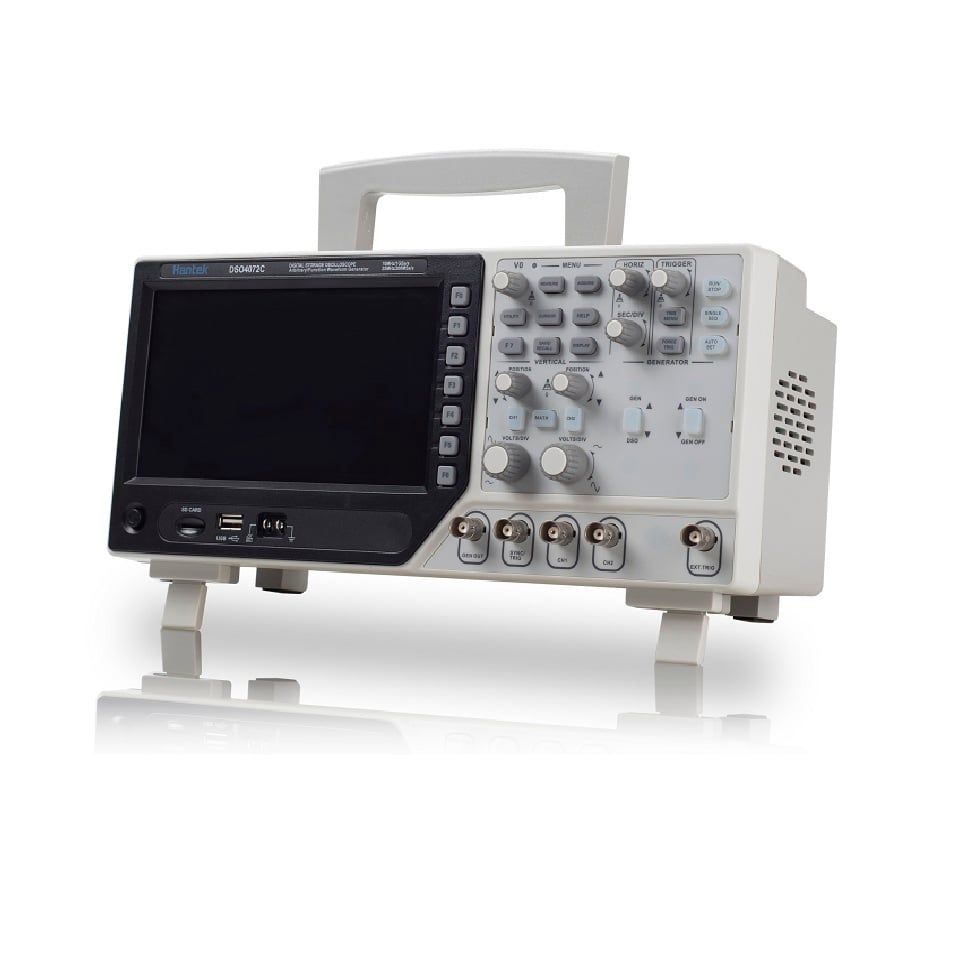

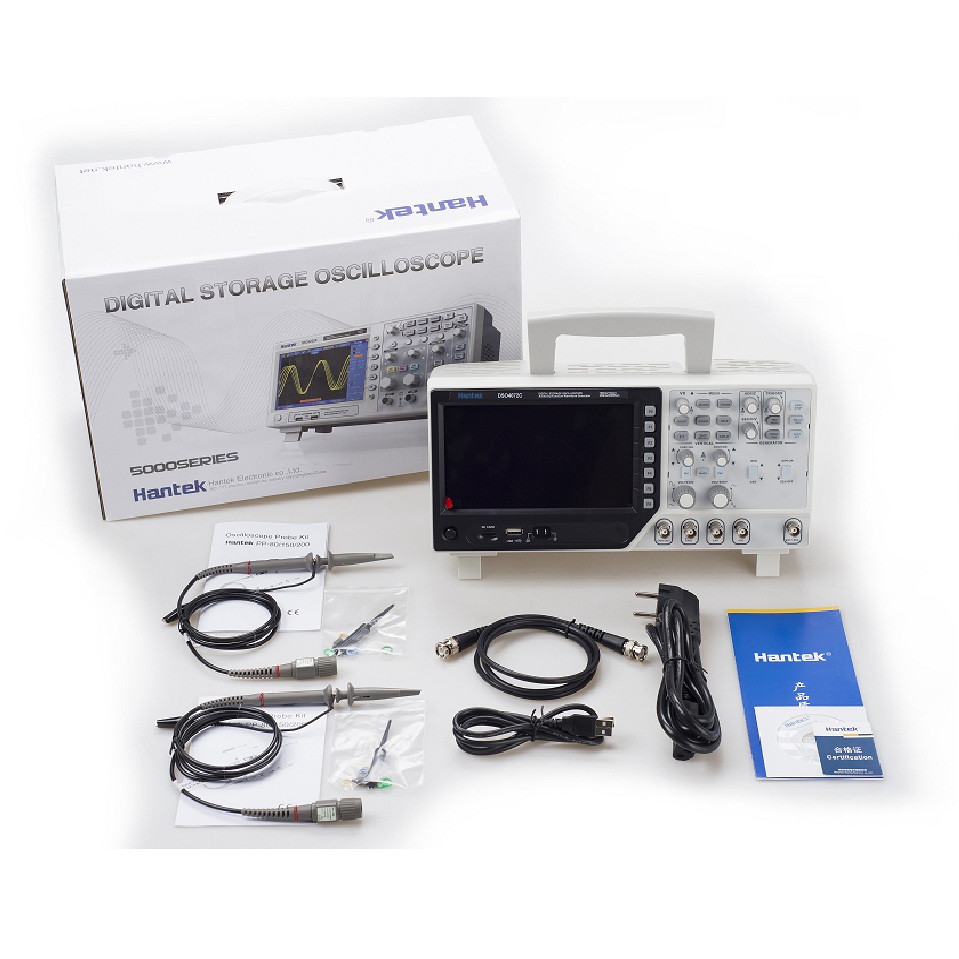

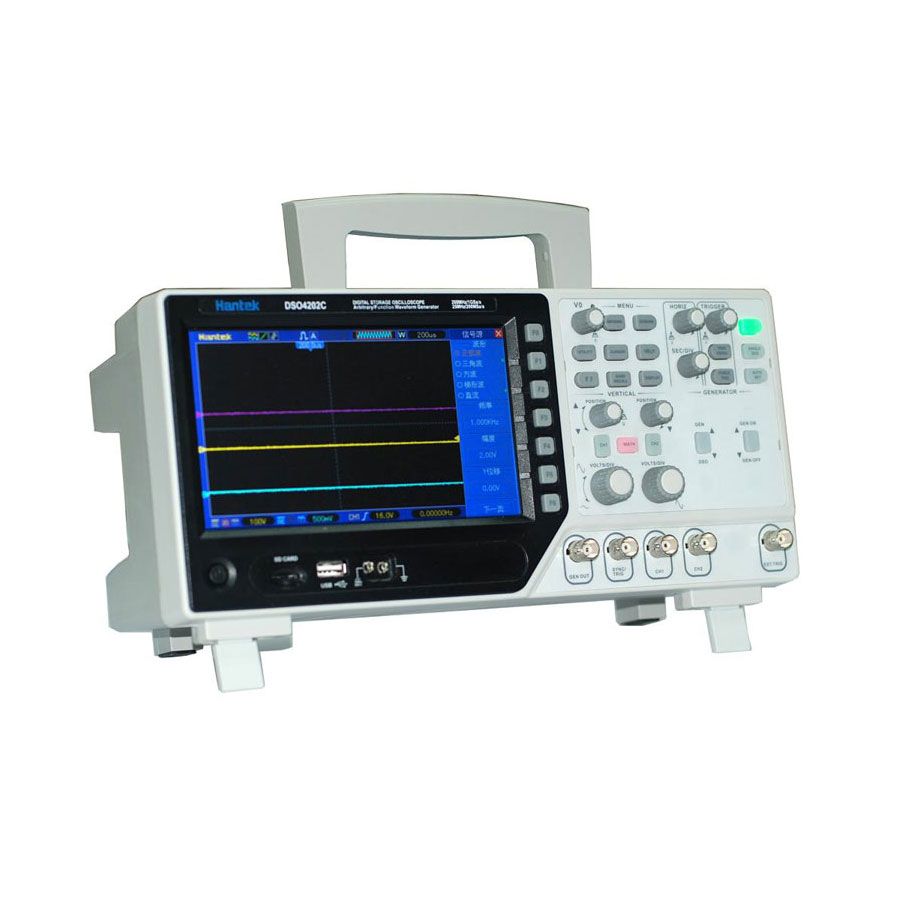

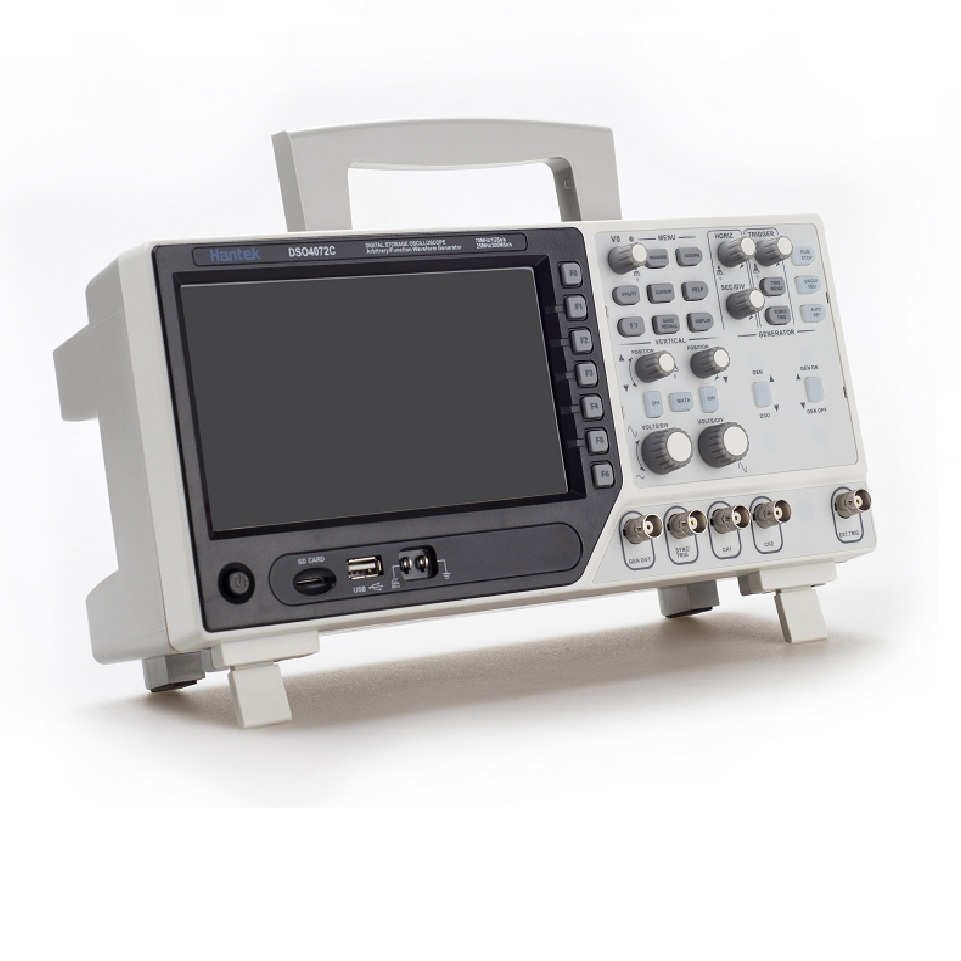

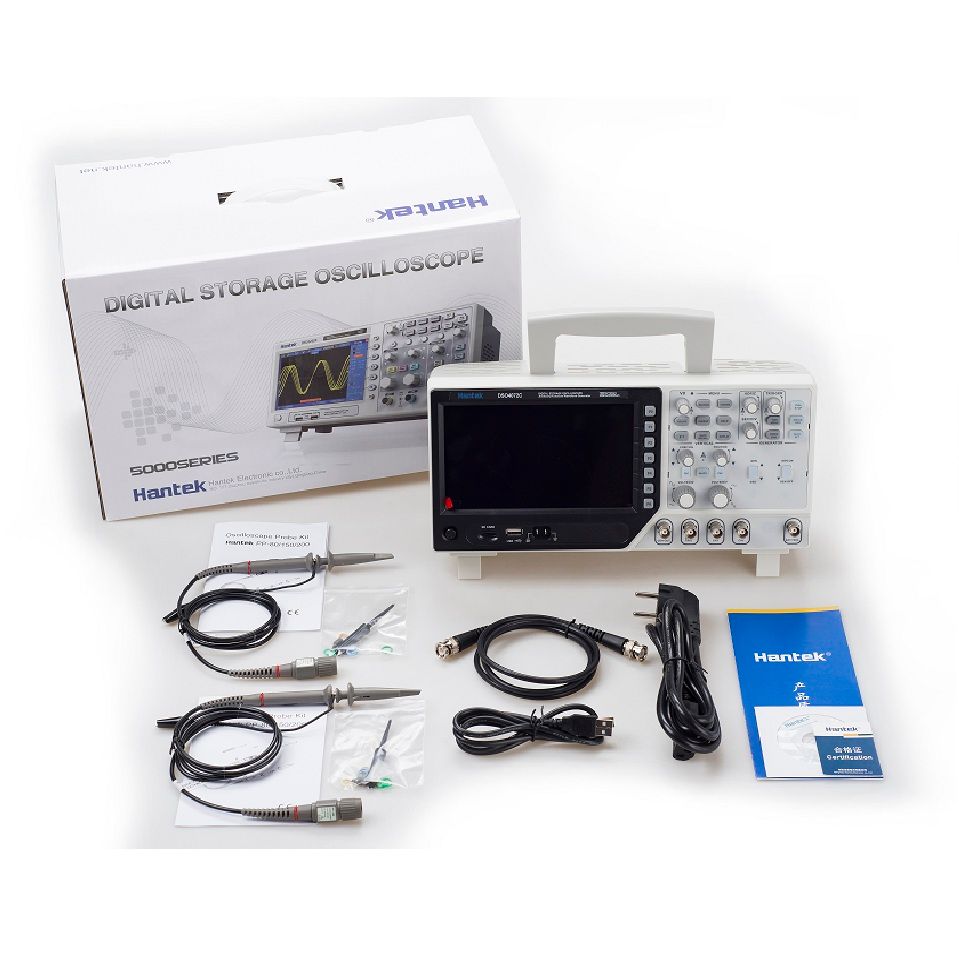

Tổng quan về tính năng:
| người mẫu | DSO4202C | DSO4102C | DSO4072C |
| chỉ báo dao động | |||
| loại lấy mẫu | Lấy mẫu thời gian thực: 1GSa/s | ||
| Lấy mẫu tương đương: 25GSa/s | |||
| phương pháp thu thập | |||
| lấy mẫu | dữ liệu lấy mẫu | ||
| Giao tiếp gián tiếp | Hiển thị tần số cao và trục trặc ngẫu nhiên | ||
| giá trị trung bình | Dạng sóng trung bình, lần: 4, 8, 16, 32, 64, 128 | ||
| đi vào | |||
| khớp nối đầu vào | DC, AC hoặc nối đất (DC, AC, GND) | ||
| kháng đầu vào | 1MΩ±2% ‖20pF±3pF | ||
| đầu dò suy giảm | 1X, 10X | ||
| Cài đặt hệ số suy giảm đầu dò | 1X, 10X, 100X, 1000X | ||
| điện áp đầu vào | Loại Ⅰ và Loại Ⅱ: 300VRMS (10×); | ||
| Loại cài đặt TypeⅢ: 150VRMS(1×); | |||
| Cài đặt loại II; với độ dốc 20 dB/thập kỷ, bắt đầu từ trên 100 kHz và giảm xuống mức đỉnh AC là 13 V ở ≥ 3 MHz*, đối với dạng sóng không phải hình sin, giá trị đỉnh phải nhỏ hơn 450 V. Thời lượng du ngoạn trên 300 V phải nhỏ hơn 100 ms và mức tín hiệu RMS (bao gồm tất cả các thành phần DC bị loại bỏ bằng khớp nối AC) phải được giới hạn ở 300 V. Nếu vượt quá các giá trị này, thiết bị có thể bị hỏng. | |||
| hệ thống cấp độ | |||
| phạm vi tỷ lệ mẫu | 1GS/giây | ||
| nội suy dạng sóng | (tội x)/x | ||
| độ sâu lưu trữ | 40K | ||
| phạm vi quét | 2ns/div~40s/div | ||
| Tỷ lệ lấy mẫu và độ chính xác của độ trễ | ±50ppm (tại bất kỳ khoảng thời gian nào lớn hơn 1ms) | ||
| phạm vi vị trí | 2ns/div thành 8ns/div; (-8div xs/div) đến 20ms; | 20ns/div đến 80us/div (-8div xs/div) đến 40ms; | |
| 200us/div đến 40s/div; (-8div xs/div) đến 400s | |||
| Độ chính xác đo khoảng thời gian (đầy đủ băng thông) | Đơn: ±(1 khoảng thời gian lấy mẫu+100ppm x giá trị đọc+0,6ns); | ||
| >16 giá trị trung bình: ±(1 khoảng thời gian lấy mẫu+100ppm x số đọc+0,4ns); | |||
| Khoảng thời gian lấy mẫu = giây/lưới ÷ 200 | |||
| hệ thống dọc | |||
| độ phân giải dọc | Độ phân giải 8 bit, mỗi kênh được lấy mẫu đồng thời | ||
| độ nhạy dọc | 2mV/div đến 10V/div | ||
| băng thông | 200 MHz | 100MHz | 70MHz |
| Thời gian tăng tại BNC (điển hình) | 1,8ns | 3,5ns | 5ns |
| phạm vi bù đắp | 2mV/vạch chia đến 20mV/vạch chia, ±100mV, 50mV/vạch chia đến 200mV/vạch chia, ±1V; 500mV/div đến 2V/div, ±10V; 5V/div đến 10V/div, ±50V | ||
| tính toán | Cộng, trừ, nhân, chia, FFT | ||
| FFT | Cửa sổ: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 điểm mẫu | ||
| giới hạn băng thông | 20MHz | ||
| Đáp ứng tần số thấp (-3db) | ≤10Hz ở BNC | ||
| Độ chính xác tăng theo chiều dọc | Độ chính xác ±3% từ 10V/div đến 10mV/div ở chế độ thu nhận "mẫu" hoặc "trung bình"; | ||
| Độ chính xác ±4% từ 5mV/div đến 2mV/div ở Chế độ lấy mẫu "Mẫu" hoặc "Trung bình" | |||
| Độ chính xác của phép đo DC, Chế độ thu nhận trung bình | Khi độ dịch chuyển dọc bằng 0 và N≥16: ±(3%×số đọc+0,1 vạch chia+1mV), có thể áp dụng khi chọn đơn vị 10 mV/vạch chia hoặc lớn hơn. | ||
| Khi độ dịch chuyển dọc khác 0 và N≥16: ±[3%×(đọc+vị trí thẳng đứng)+1% vị trí thẳng đứng+lưới 0,2). Đặt để tăng 2mV từ 2mV/div lên 200mV/div; tăng 50mV từ 200mV/div lên 10V/div | |||
| Độ lặp lại phép đo điện áp, chế độ thu nhận trung bình | Trong cùng cài đặt và điều kiện môi trường, mức tăng điện áp giữa hai bộ giá trị trung bình bất kỳ của hơn 16 dạng sóng được thu thập: ± (3% × giá trị đọc + 0,05 chia) | ||
| hệ thống kích hoạt | |||
| loại kích hoạt | Cạnh, Video, Xung, Độ dốc, Thời gian chờ, Thay thế | ||
| nguồn kích hoạt | CH1, CH2, EXT, EXT/5, Dòng AC | ||
| phương pháp kích hoạt | Tự động, Bình thường, Đơn | ||
| phương pháp khớp nối | DC, AC, Loại bỏ tiếng ồn, Loại bỏ tần số cao, Loại bỏ tần số thấp | ||
| Độ nhạy kích hoạt (loại kích hoạt cạnh) | một chiều(CH1,CH2): | ||
| 1 phân chia từ DC đến 10 MHz; 1,5 phân chia từ 10 MHz đến 100 MHz; 2 phân chia từ 100 MHz đến phạm vi tối đa; | |||
| DC (EXT): | |||
| 200mV từ DC đến 100MHz, 350mV từ 1000MHz đến phạm vi tối đa; | |||
| DC (EXT/5): | |||
| DC đến 100 MHz là 1V, từ 100 MHz đến phạm vi tối đa là 1,75V; | |||
| AC: Giảm tín hiệu dưới 10Hz | |||
| Triệt tiêu tần số cao: tín hiệu sẽ bị suy giảm khi lớn hơn 80kHz | |||
| Loại bỏ tần số thấp: Khi tần số lớn hơn 150kHZ, giống như giới hạn khớp nối DC, nhỏ hơn 150kHZ | |||
| Phạm vi cấp độ kích hoạt | CH1, CH2: ±8 vạch chia từ tâm màn hình; | ||
| EXT: ±1.2V; | |||
| EXT/5: ±6V | |||
| Độ chính xác của mức kích hoạt (điển hình) so với các tín hiệu có thời gian tăng và giảm lớn hơn hoặc bằng 20ns | CH1, CH2: 0,2 vạch chia × vôn/mạch chia trong phạm vi ±4 vạch chia từ màn hình hiển thị trung tâm; | ||
| EXT: ± (6% giá trị cài đặt + 40mV); | |||
| EXT/5: ± (6% giá trị cài đặt + 200mV); | |||
| Đặt mức thành 50% (điển hình) | Hoạt động với tín hiệu đầu vào lớn hơn hoặc bằng 50Hz | ||
| kích hoạt video | |||
| Loại trình kích hoạt video | CH1, CH2: biên độ đỉnh - đỉnh của 2 vạch chia; | ||
| EXT: 400mV; | |||
| EXT/5: 2V | |||
| Định dạng tín hiệu và tốc độ trường, loại kích hoạt video | Đối với bất kỳ trường hoặc bất kỳ dòng nào, NTSC, PAL và SECAM đều được hỗ trợ | ||
| phạm vi giữ | 100ns ~ 10s | ||
| Kích hoạt độ rộng xung | |||
| Chế độ kích hoạt độ rộng xung | Kích hoạt khi (< , >, =, hoặc ≠); xung "dương" hoặc xung "âm" | ||
| Điểm kích hoạt độ rộng xung | Bằng: Máy hiện sóng kích hoạt khi cạnh xuống của xung vượt qua mức kích hoạt. | ||
| Không bằng nhau: Nếu xung hẹp hơn độ rộng đã chỉ định, điểm kích hoạt là cạnh xuống. | |||
| Mặt khác, máy hiện sóng sẽ kích hoạt khi thời lượng xung dài hơn thời gian được chỉ định bởi 'Độ rộng xung'. | |||
| Ít hơn: Điểm kích hoạt là cạnh giảm. | |||
| lớn hơn (còn được gọi là timeout trigger): khi xung kéo dài | |||
| Máy hiện sóng kích hoạt khi khoảng thời gian dài hơn thời gian được chỉ định bởi "Độ rộng xung". | |||
| Phạm vi độ rộng xung | 20ns ~ 10s | ||
| kích hoạt độ dốc | |||
| Chế độ kích hoạt độ dốc | Kích hoạt khi (<, >, =, hoặc ≠); độ dốc "dương" hoặc độ dốc "âm" | ||
| điểm kích hoạt độ dốc | Bằng: Khi độ dốc của dạng sóng bằng với độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. | ||
| Không bằng nhau: Khi độ dốc của dạng sóng không bằng cài đặt, máy hiện sóng sẽ kích hoạt. | |||
| Nhỏ hơn: Khi độ dốc của dạng sóng nhỏ hơn độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. | |||
| Lớn hơn: Khi độ dốc của dạng sóng lớn hơn độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. | |||
| Phạm vi cài đặt thời gian | 20ns ~ 10s | ||
| kích hoạt thời gian chờ | |||
| chế độ kích hoạt thời gian chờ | cạnh tăng, cạnh giảm | ||
| Phạm vi cài đặt thời gian | 20ns ~ 10s | ||
| kích hoạt thay thế | |||
| CH1 | Kích hoạt bên trong: cạnh, độ rộng xung, video, độ dốc | ||
| CH2 | Kích hoạt bên trong: cạnh, độ rộng xung, video, độ dốc | ||
| Bộ đếm tần số kích hoạt | |||
| Đọc độ phân giải | 6 chữ số | ||
| Độ chính xác (Điển hình) | ±30ppm (bao gồm tất cả các lỗi tham chiếu tần số và ±1 lỗi tính toán) | ||
| Dải tần số | AC được ghép nối, từ 4Hz tối thiểu đến băng thông định mức | ||
| máy đo tần số | Chế độ "Độ rộng xung" hoặc "Kích hoạt cạnh": tất cả các nguồn kích hoạt có sẵn | ||
| Bộ đếm tần số luôn đo nguồn kích hoạt, kể cả khi quá trình thu thập ScopeMeter bị tạm dừng do thay đổi trạng thái hoạt động hoặc khi quá trình thu thập một lần kết thúc. | |||
| Chế độ kích hoạt "Độ rộng xung", máy hiện sóng tính toán xung được đo trong 1 giây, cửa sổ có biên độ hiệu dụng và đáp ứng điều kiện của sự kiện có thể kích hoạt, ví dụ: nếu chuỗi xung PWM được đặt thành chế độ < và chiều rộng là đặt thành tương đối Khi thời gian nhỏ, xung hẹp trong đó. | |||
| Chế độ "Edge Trigger": Máy hiện sóng đếm tất cả các cạnh có đủ biên độ và đúng cực. | |||
| Chế độ "Trình kích hoạt video": "Máy tính tần số" không hoạt động. | |||
| Đo đạc | |||
| đo con trỏ | Chênh lệch điện áp giữa các con trỏ △V | ||
| Chênh lệch thời gian giữa các con trỏ △T | |||
| Đối ứng của △T, tính bằng Hertz (1/△T) | |||
| đo lường tự động | Tần suất, Thời gian, Trung bình, Đỉnh-to-Đỉnh, RMS, Tối đa, Tối thiểu, Thời gian tăng, Thời gian giảm, | ||
| Băng thông dương, băng thông âm, lệch pha cạnh tăng, lệch pha cạnh giảm, chu kỳ nhiệm vụ dương, chu kỳ nhiệm vụ âm, giá trị đáy, | |||
| Giá trị cao nhất, giá trị trung bình, biên độ, độ vọt lố, độ vọt lố trước, giá trị trung bình của khoảng thời gian, giá trị bình phương trung bình của khoảng thời gian, độ vọt lố của cạnh xuống, | |||
| Chụp trước cạnh lên, CHIỀU RỘNG, FRF, FFR, LRR, LRF, LFR, LFF | |||
| Chỉ báo nguồn tín hiệu | |||
| tần số dạng sóng | DC-25MHz | ||
| Tỷ lệ lấy mẫu | 200MHzDDDS | ||
| Có thể xuất dạng sóng | Sóng tùy ý/sóng vuông/sóng hình sin/sóng tam giác/sóng hình thang/sóng xung/DC, v.v. | ||
| độ phân giải tần số | 0,1% | ||
| chiều dài sóng | 2KSa | ||
| độ phân giải dọc | 12bit | ||
| ổn định tần số | <30ppm | ||
| biên độ | -3,5V~+3,5V | ||
| trở kháng đầu ra | 50 ôm | ||
| Sản lượng hiện tại | 50mA đỉnh = 50mA | ||
| băng thông | 25 triệu | ||
| méo hài | -50dBc (1KHz), -40dBc (10KHz) | ||
| tính năng chung | |||
| trình diễn | |||
| loại màn hình | Màn hình LCD màu trung thực 7'' TFT | ||
| nghị quyết | 800*480 chấm | ||
| Hiển thị độ tương phản | 16 bánh răng có thể điều chỉnh và màn hình hiển thị thanh tiến trình điều chỉnh | ||
| Đầu ra bộ bù thăm dò | |||
| Điện áp đầu ra (Điển hình) | Khoảng đầu vào 5Vpp ≥ 1MΩ tải | ||
| Tần suất (Điển hình) | 1kHz | ||
| Nguồn cấp | |||
| Vôn | 100-120VACRMS(±10%), 45Hz đến 440Hz, CATⅡ | ||
| 120-240VACRMS(±10%), 45Hz đến 66Hz, CATⅡ | |||
| quyền lực | <30W | ||
| cầu chì | 2A, định mức T, 250V | ||
| môi trường | |||
| Phạm vi nhiệt độ | Hoạt động: 32℉ đến 122℉ (0℃ đến 50℃); | ||
| Không hoạt động: -40℉ đến 159,8℉ (-40℃ đến +71℃) | |||
| Phương pháp làm mát | cái quạt | ||
| phạm vi độ ẩm | Dưới +104℉ (dưới +40℃): độ ẩm tương đối ≤90%; | ||
| 106℉ ~122℉ (+41℃ ~ 50℃): ≤60% độ ẩm tương đối | |||
| Độ cao | Trong quá trình hoạt động: dưới 3000 mét (10000 feet); | ||
| Không hoạt động: dưới 15.000 mét (50.000 feet) | |||
| Thông số kỹ thuật cơ | |||
| kích cỡ | Dài: 385mm, Rộng: 200mm, Cao: 245mm | ||
| cân nặng | 3.5KG (có bao bì); 2.08KG (không bao bì) | ||
