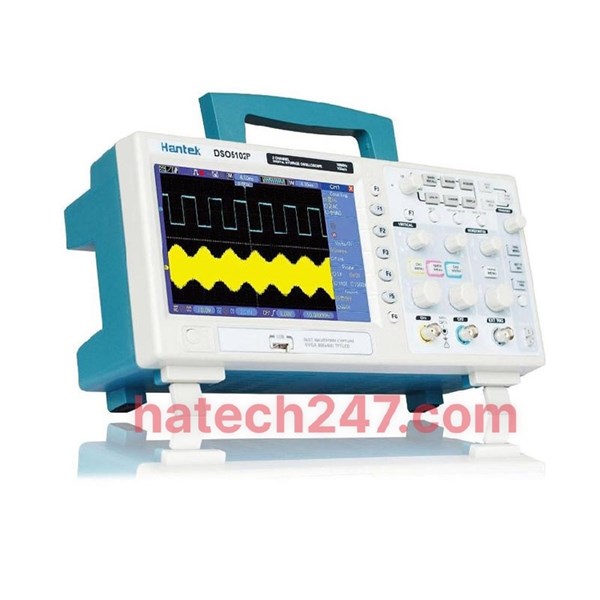

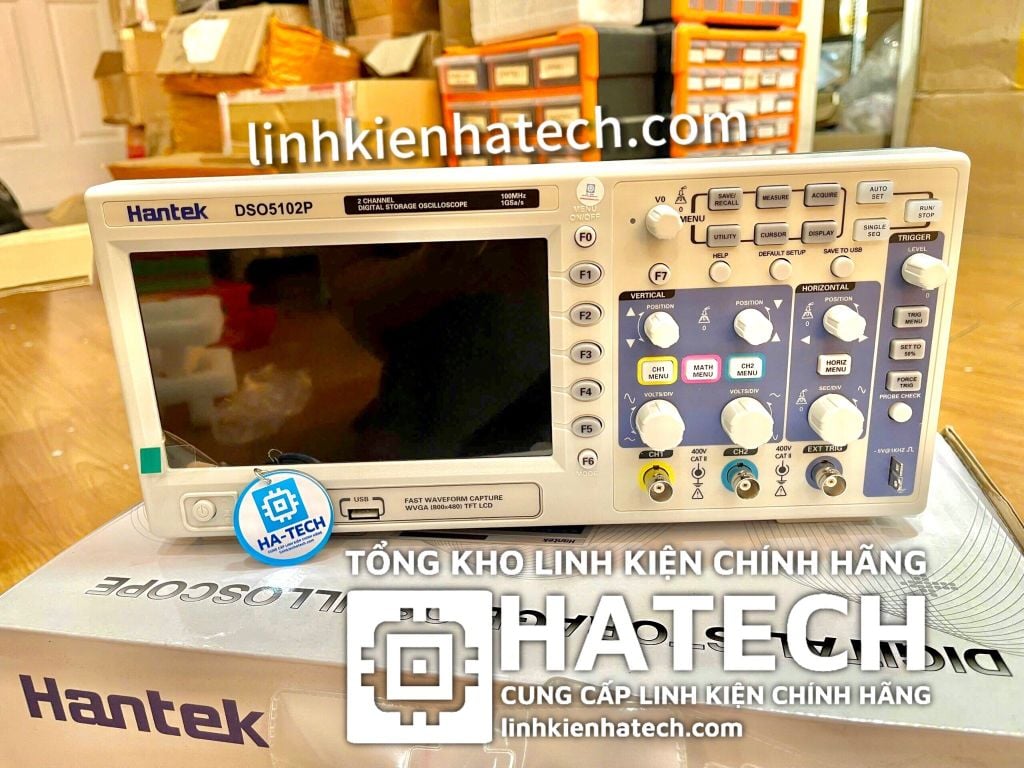

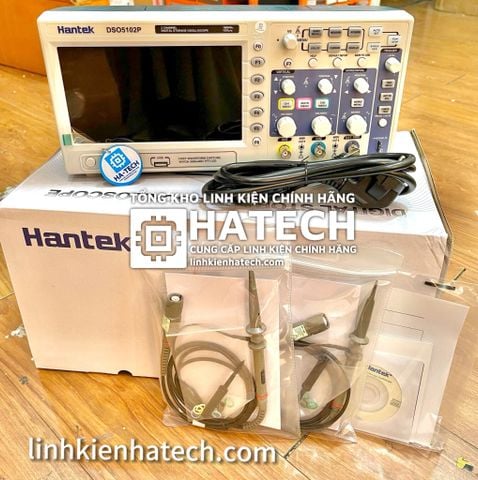

Băng thông: 70MHz-200MHz, tốc độ lấy mẫu thời gian thực 1GSa/s, có thể lưu trữ hơn 1000 dạng sóng và thông tin khác, màn hình hiển thị lớn và rõ ràng (màn hình màu LCD 7.0 inch, độ phân giải lên tới 800x480),
Tổng quan về tính năng:
người mẫu | DSO5202P | DSO5102P | DSO5072P | |
bộ sưu tập | ||||
loại lấy mẫu | Lấy mẫu thời gian thực: 1GSa/s Lấy mẫu tương đương: 25GSa/s | |||
phương pháp thu thập | ||||
lấy mẫu | dữ liệu lấy mẫu | |||
Giao tiếp gián tiếp | Hiển thị tần số cao và trục trặc ngẫu nhiên | |||
giá trị trung bình | Dạng sóng trung bình, lần: 4, 8, 16, 32, 64, 128 | |||
đi vào | ||||
khớp nối đầu vào | DC, AC hoặc nối đất (DC, AC, GND) | |||
kháng đầu vào | 1MΩ±2% ‖20pF±3pF | |||
đầu dò suy giảm | 1X, 10X | |||
Cài đặt hệ số suy giảm đầu dò | 1X, 10X, 100X, 1000X | |||
điện áp đầu vào | Loại I và Loại II: 300VRMS (10×); Cài đặt Loại III: 150VRMS (1×); Cài đặt Loại II; với độ dốc 20 dB/thập kỷ, từ trên 100kHz xuống giá trị đỉnh AC ở ≥ 3 MHz* 13 V , phải nhỏ hơn đỉnh 450 V đối với dạng sóng không hình sin. Thời lượng du ngoạn trên 300 V phải nhỏ hơn 100 ms và mức tín hiệu RMS (bao gồm tất cả các thành phần DC bị loại bỏ bằng khớp nối AC) phải được giới hạn ở 300 V. Nếu vượt quá các giá trị này, thiết bị có thể bị hỏng. | |||
hệ thống cấp độ | ||||
phạm vi tỷ lệ mẫu | 500MS/giây--1GS/giây | |||
nội suy dạng sóng | (tội x)/x | |||
độ sâu lưu trữ | 40K | |||
phạm vi quét | 2ns/div~80s/div | |||
Tỷ lệ lấy mẫu và độ chính xác của độ trễ | ±50ppm (tại bất kỳ khoảng thời gian nào lớn hơn 1ms) | |||
phạm vi vị trí | 2ns/div đến 8ns/div (-8div xs/div) đến 20ms; | 20ns/div tới 80us/div; (-8div xs/div) tới 40ms; 200us/div tới 80s/div; (-8div xs/div) tới 400s | ||
Độ chính xác đo khoảng thời gian (đầy đủ băng thông) | Đơn: ±(1 khoảng thời gian lấy mẫu+500ppm x số đọc+0,6ns); >16 trung bình: ±(1 khoảng thời gian lấy mẫu+500ppm x số đọc+0,4ns); khoảng thời gian lấy mẫu=giây/vạch chia÷200 | |||
hệ thống dọc | ||||
độ phân giải dọc | Độ phân giải 8 bit, mỗi kênh được lấy mẫu đồng thời | |||
độ nhạy dọc | 2mV/div đến 10V/div | |||
băng thông | 200 MHz | 100 MHz | 70 MHz | |
Thời gian tăng tại BNC (điển hình) | 1,8ns | 3,5ns | 5ns | |
phạm vi bù đắp | 2mV/vạch chia đến 20mV/vạch chia, ±400mV; 50mV/vạch chia đến 200mV/vạch chia, ±2V 500mV/vạch chia đến 2V/vạch chia, ±40V; 5V/vạch chia đến 10V/vạch chia , ±50V | |||
tính toán | Cộng, trừ, nhân, chia, FFT | |||
FFT | Cửa sổ: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 điểm mẫu | |||
giới hạn băng thông | 20 MHz | |||
Đáp ứng tần số thấp (-3db) | ≤10Hz ở BNC | |||
Độ chính xác tăng theo chiều dọc | Độ chính xác ±3% từ 5V/div đến 10mV/div trong chế độ thu nhận "mẫu" hoặc "trung bình"; Độ chính xác ±4% từ 5mV/div đến 2mV/div trong chế độ thu nhận "mẫu" hoặc "trung bình" % | |||
Độ chính xác của phép đo DC, Chế độ thu nhận trung bình | Khi độ dịch chuyển dọc bằng 0 và N≥16: ±(3%×số đọc+0,1 vạch chia+1mV), có thể áp dụng khi chọn đơn vị 10 mV/vạch chia hoặc lớn hơn. Khi độ dịch chuyển dọc khác 0 và N≥16: ±[3%×(đọc+vị trí thẳng đứng)+1% vị trí thẳng đứng+lưới 0,2). Đặt để tăng 2mV từ 2mV/div lên 200mV/div; tăng 50mV từ 200mV/div lên 10V/div | |||
Độ lặp lại phép đo điện áp, chế độ thu nhận trung bình | Trong cùng cài đặt và điều kiện môi trường, mức tăng điện áp giữa hai bộ giá trị trung bình bất kỳ của hơn 16 dạng sóng được thu thập: ± (3% × giá trị đọc + 0,05 chia) | |||
hệ thống kích hoạt | ||||
loại kích hoạt | Cạnh, Video, Xung, Độ dốc, Thời gian chờ, Thay thế | |||
nguồn kích hoạt | CH1, CH2, EXT, EXT/5, Dòng AC | |||
phương pháp kích hoạt | Tự động, Bình thường, Đơn | |||
phương pháp khớp nối | DC, AC, Loại bỏ tiếng ồn, Loại bỏ tần số cao, Loại bỏ tần số thấp | |||
Độ nhạy kích hoạt (loại kích hoạt cạnh) | DC (CH1, CH2): 1 vạch chia từ DC đến 10MHz; 1,5 vạch chia từ 10MHz đến 100MHz; 2 vạch chia từ 100MHz đến phạm vi tối đa; DC (EXT): 200mV từ DC đến 100MHz; 350mV; DC (EXT/5): 1V từ DC đến 100MHz; 1,75V từ 100MHz đến phạm vi tối đa; AC: làm suy giảm tín hiệu dưới 10Hz Triệt tiêu tần số cao: làm suy giảm tín hiệu khi nó lớn hơn 80kHz Cùng giới hạn ghép nối, nhỏ hơn 150kHz | |||
Phạm vi cấp độ kích hoạt | CH1, CH2: ±8 vạch chia từ tâm màn hình; EXT: ±1.2V; EXT/5: ±6V | |||
Độ chính xác của mức kích hoạt (điển hình) so với các tín hiệu có thời gian tăng và giảm lớn hơn hoặc bằng 20ns | CH1, CH2: 0,2 div x volt/div trong phạm vi ±4 vạch chia từ màn hình trung tâm EXT : ± (6% giá trị cài đặt + 40mV); EXT/5: ± (6% giá trị cài đặt + 200mV ); | |||
Đặt mức thành 50% (điển hình) | Hoạt động với tín hiệu đầu vào lớn hơn hoặc bằng 50Hz | |||
kích hoạt video | ||||
Loại trình kích hoạt video | CH1, CH2: 2 phân chia biên độ đỉnh-đỉnh; EXT: 400mV; EXT/5: 2V | |||
Định dạng tín hiệu và tốc độ trường, loại kích hoạt video | Đối với bất kỳ trường hoặc bất kỳ dòng nào, NTSC, PAL và SECAM đều được hỗ trợ | |||
phạm vi giữ | 100ns ~ 10s | |||
Kích hoạt độ rộng xung | ||||
Chế độ kích hoạt độ rộng xung | Kích hoạt khi (< , >, =, hoặc ≠); xung "dương" hoặc xung "âm" | |||
Điểm kích hoạt độ rộng xung | Bằng: Máy hiện sóng kích hoạt khi cạnh xuống của xung vượt qua mức kích hoạt. Không bằng nhau: Nếu xung hẹp hơn độ rộng đã chỉ định, điểm kích hoạt là cạnh xuống. Mặt khác, máy hiện sóng sẽ kích hoạt khi thời lượng xung dài hơn thời gian được chỉ định bởi 'Độ rộng xung'. Nhỏ hơn: Điểm kích hoạt là cạnh xuống. Lớn hơn (còn gọi là thời gian chờ kích hoạt): Khi thời lượng dài hơn thời gian được chỉ định bởi thời gian 'Độ rộng xung', máy hiện sóng sẽ kích hoạt. | |||
Phạm vi độ rộng xung | 20ns ~ 10s | |||
kích hoạt độ dốc | ||||
Chế độ kích hoạt độ dốc | Kích hoạt khi (<, >, =, hoặc ≠); độ dốc "dương" hoặc độ dốc "âm" | |||
điểm kích hoạt độ dốc | Bằng: Khi độ dốc của dạng sóng bằng với độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. Không bằng nhau: Khi độ dốc của dạng sóng không bằng cài đặt, máy hiện sóng sẽ kích hoạt. Nhỏ hơn: Khi độ dốc của dạng sóng nhỏ hơn độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. Lớn hơn: Khi độ dốc của dạng sóng lớn hơn độ dốc đã đặt, máy hiện sóng sẽ kích hoạt. | |||
Phạm vi cài đặt thời gian | 20ns ~ 10s | |||
kích hoạt thời gian chờ | ||||
chế độ kích hoạt thời gian chờ | cạnh tăng, cạnh giảm | |||
Phạm vi cài đặt thời gian | 20ns ~ 10s | |||
kích hoạt thay thế | ||||
CH1 | Kích hoạt bên trong: cạnh, độ rộng xung, video, độ dốc | |||
CH2 | Kích hoạt bên trong: cạnh, độ rộng xung, video, độ dốc | |||
Bộ đếm tần số kích hoạt | ||||
Độ phân giải đọc | 6 chữ số | |||
Độ chính xác (Điển hình) | ±30ppm (bao gồm tất cả các lỗi tham chiếu tần số và ±1 lỗi tính toán) | |||
Dải tần số | AC được ghép nối, từ 4Hz tối thiểu đến băng thông định mức | |||
nguồn tín hiệu | Chế độ "Độ rộng xung" hoặc "Kích hoạt cạnh": tất cả các nguồn kích hoạt có sẵn "Bộ đếm tần số" luôn đo nguồn kích hoạt, kể cả khi quá trình thu thập dao động ký bị tạm dừng do thay đổi trạng thái hoạt động hoặc khi quá trình thu thập một lần đã kết thúc giờ. Chế độ kích hoạt "Độ rộng xung", máy hiện sóng tính toán xung được đo trong 1 giây, cửa sổ có biên độ hiệu dụng và đáp ứng điều kiện của sự kiện có thể kích hoạt, ví dụ: nếu chuỗi xung PWM được đặt thành chế độ < và chiều rộng là đặt thành tương đối Khi thời gian nhỏ, xung hẹp trong đó. Chế độ "Edge Trigger": Máy hiện sóng đếm tất cả các cạnh có đủ biên độ và đúng cực. Chế độ "Trình kích hoạt video": "Máy tính tần số" không hoạt động. | |||
Đo đạc | ||||
đo con trỏ | Chênh lệch điện áp giữa các con trỏ △V Chênh lệch thời gian giữa các con trỏ △T Nghịch đảo của △T, tính bằng Hertz (1/△T) | |||
đo lường tự động | Tần suất, Khoảng thời gian, Trung bình, Đỉnh-to-Đỉnh, RMS, Tối đa, Tối thiểu, Thời gian tăng, Thời gian giảm, Băng thông dương, Băng thông âm, Chênh lệch pha biên tăng, Chênh lệch pha biên giảm, Chu kỳ làm việc dương, Chu kỳ làm việc âm, giá trị dưới cùng , giá trị trên cùng, giá trị ở giữa, biên độ, độ vọt lố, chụp trước, giá trị trung bình chu kỳ, giá trị bình phương trung bình chu kỳ, độ vọt lố cạnh xuống, chụp trước cạnh tăng, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | |||
tính năng chung | ||||
trình diễn | ||||
loại màn hình | Màn hình LCD màu trung thực 7'' TFT | |||
nghị quyết | 800*480 chấm | |||
Hiển thị độ tương phản | 16 bánh răng có thể điều chỉnh và màn hình hiển thị thanh tiến trình điều chỉnh | |||
Đầu ra bộ bù thăm dò | ||||
Điện áp đầu ra (Điển hình) | Khoảng đầu vào 5Vpp ≥ 1MΩ tải | |||
Tần suất (Điển hình) | 1kHz | |||

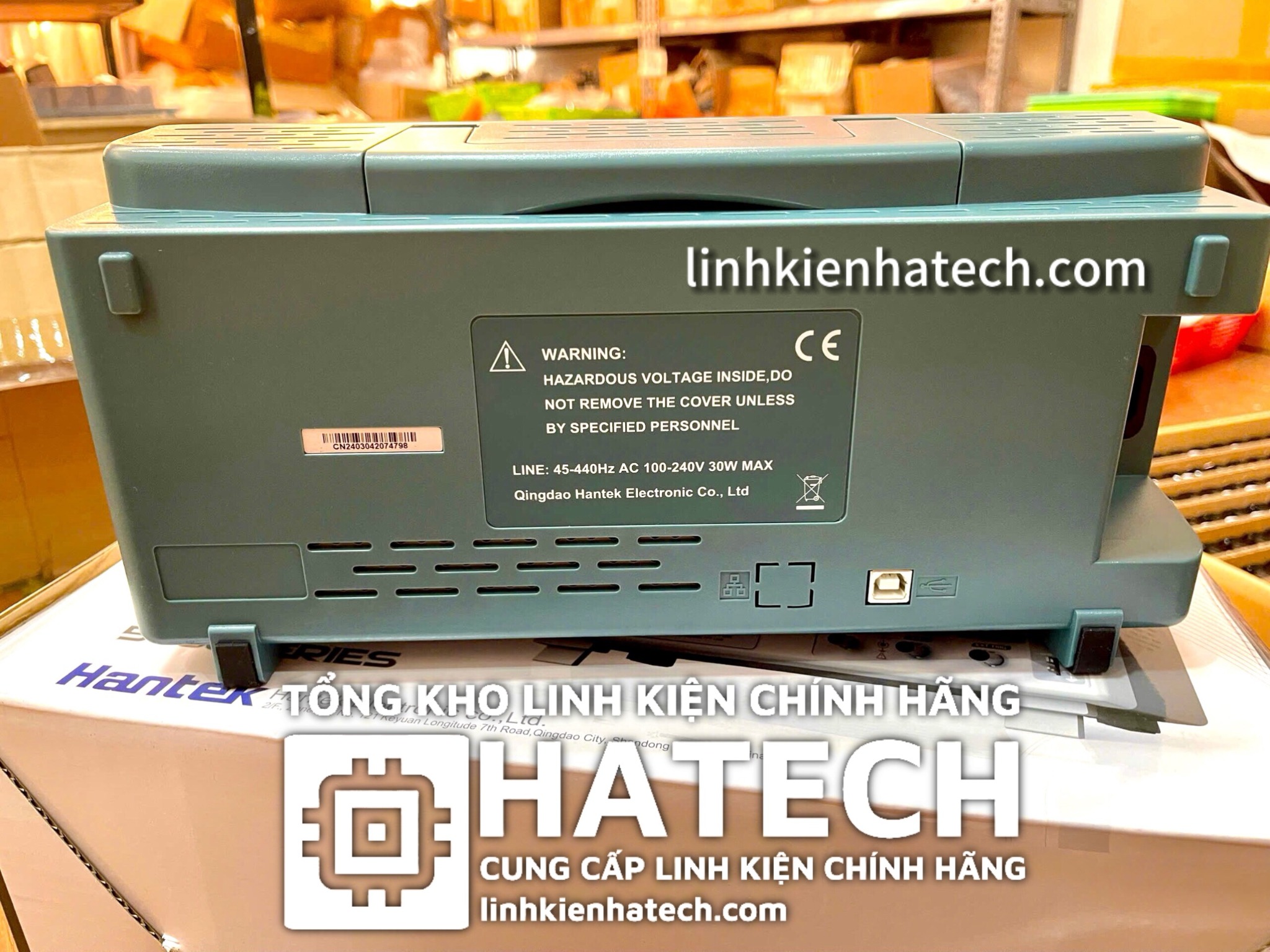

Nguồn cấp | ||||
Vôn | 100-120VACRMS(±10%), 45Hz đến 440Hz, CATⅡ 120-240VACRMS(±10%), 45Hz đến 66Hz, CATⅡ | |||
quyền lực | <30W | |||
cầu chì | 2A, định mức T, 250V | |||
môi trường | ||||
Phạm vi nhiệt độ | Hoạt động: 32℉ đến 122℉ (0℃ đến 50℃); Không hoạt động: -40℉ đến 159,8℉ (-40℃ đến +71℃) | |||
Phương pháp làm mát | cái quạt | |||
phạm vi độ ẩm | Dưới +104℉ (dưới +40℃): độ ẩm tương đối ≤90%; 106℉ ~122℉ (+41℃ ~ 50℃): độ ẩm tương đối ≤60% | |||
Độ cao | Hoạt động: dưới 3.000 mét (10.000 feet); không hoạt động: dưới 15.000 mét (50.000 feet) | |||
Thông số kỹ thuật cơ | ||||
kích cỡ | Dài: 385mm, Rộng: 200mm, Cao: 245mm | |||
cân nặng | 3.5KG (có bao bì); 2.08KG (không bao bì) |
